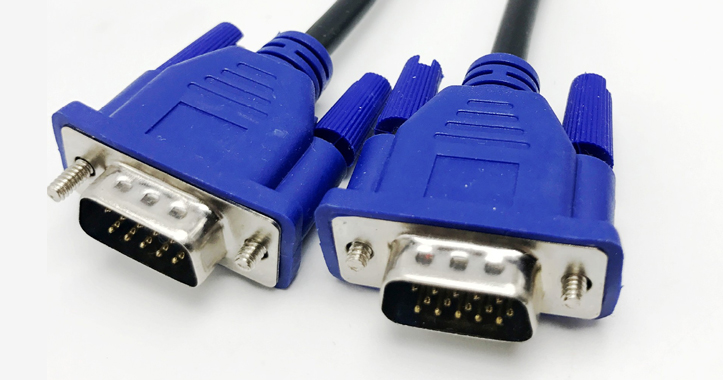

利用容易布線的網線（￥2.0/米），2個VGA插頭（￥2.5*2）。使用8條線焊接出VGA連線，顯示器是液晶17寸刷新在1280*1024 60Hz，顯示正常。

為什么用網線？因為買的VGA線插頭過大（過墻需要打很大一個洞），價格也不便宜，線也較硬，布線不美觀。網線可以在墻上鉆一個普通8mm孔就可以了，買白色線基本和墻體一個顏色不影響美觀。

網線中的8芯線焊接VGA針腳只焊7線的焊接方法： 35W電烙鐵，松香，焊錫絲 1、2、3腳分別用用其中3根顏色分別焊接兩頭顏色對應。 5、6、7、8、9、10腳用其中2根顏色并線焊接在一起做公共地。4、11、12腳不接 13腳接網線中的其中一根顏色的線。 14腳接網線中的其中一根顏色的線。 15腳接網線中的其中一根顏色的線并和VGA插頭外殼焊接。

聲明：部分內容及圖片來源于網絡，如有侵權請聯系刪除。 網線屏蔽層同時包扎在VGA插頭外殼上，插頭2端連接網線處用熱縮管包扎起來美不容易彎折損壞。

看大家有很多疑問，其實只要學電工或電子的動手制作都很容易，什么信號衰減就個人看來顯示的網頁文字基本看不出有什么不同。這次制作網線VGA延長線實際屬于偶然。年前的電腦報刊登了《電腦一拖二制作》。我照著做成功了。但VGA線成品較貴最主要原因我布線發現線比較硬又是黑色的，頭又比較大需要在墻上開較大的孔，原想切斷后重新焊接，萌發自己做一條VGA線(包括做USB延長線用于無限鼠標鍵盤接收器，電腦音頻輸出線)。在網上搜索后發現VGA接線定義實際不需要15條線,最低6條也可以，于是采用了網線。網線里面是全銅線銅的導電是比較好的。

上面地線我使用了2條(實際3條包括15腳和外殼接地)，為了就是怕信號衰減和起噪音屏蔽作用(懂點音響技術的明白這個道理)。 我一共買了20米一開二，一條做VGA線，一條做USB延長線和音頻輸出線(4芯做USB線實測末端電壓5.1V，"可能表不太準確，電腦端是5.13V"衰減0.03V，4芯做立體聲音頻線)。去頭卡尾我算了單條9米長 。

網線不貴，喜歡動手的可以自己試一下。即使失敗浪費也不大，何況不會失敗，除非你焊接動手能力和買的流野線較差才會失敗。

焊接時4、5、9、11、12先不要焊接上，我焊接時除了必要的信號線1、2、3、6、7、8、13、14、15先焊接就在電腦前試過顯示正常后才把剩余的線一一試著搭接上的，怕的是剩余的所謂地址碼線如果有用豈不是短路？確認正常后才布線。這么焊接是拆卸過2臺顯示器后蓋包括電腦主板VGA輸出口看了VGA連線實際在電路板上接線進行的。也可以明確告訴大家17寸顯示器VGA連線實際只有8條連接的電路板上。
