LED視頻處理器

產品簡介

XUNWEI? LED視頻處理器是訊維最新研發的多路視頻和圖像輸入的無縫切換視音頻圖像處理器，可接受各種視頻信號,包括VGA計算機視頻、HDMI、DVI、SDI的和高標清視頻。它將自動輸入格式識別、先進的圖像解析度轉換技術和同步拼接處理技術，無縫的結合在一起，可滿足高質量、視音頻同步的演示需求。LED視頻處理器采用先進的底板交換技術，區別于傳統的總線架構，保證信號的傳輸和交換通過多條鏈路進行，避免了總線技術傳輸受限、死機、速度慢、不實用等諸多瓶頸，信號的處理速度與通道數量的多少無關，確保大規模圖像信息的接入，即使再多的信號源，也不會影響系統的正常使用。
LED視頻處理器

產品特性



●4K超高清分辨率：支持多個超高清DVI雙鏈接輸入接口，其單口支持高達4088x4088的分辨率（高端型號），可輕松實現多個屏幕上的超高清信號顯示，極大豐富和完善了單系統畫面的顯示內容。
●純硬件架構：采用純硬件架構，系統的核心為大規模的FPGA陣列，其內部無任何CPU和操作系統，安全穩定。
●信號無縫切換：采用先進的圖像處理芯片，切換無停頓及黑場出現，免除場景切換速度慢、藍屏等多種不利因素，方便現場的操作和使用。
●窗口顯示調整：支持輸出通道圖像窗口任意擺放顯示，接入處理器的多種視頻信號可根據需求在顯示端進行任意位置、任意大小比例、任意疊加等多種顯示功能，也可將接入系統的信號源在單屏及組合屏幕上顯示，方便對窗口擺放顯示要求較高的環境，滿足多種圖像顯示功能，方便用戶使用。
●多種切換效果：支持任意兩輸入信號間預切換、無縫切換、淡入淡出、右拉幕、下拉幕、中間到四周、中間到左右、中間到上下、左上到右下切換。
●豐富的接口：提供豐富的輸入輸出接口，可根據用戶的具體需求進行相應的配置，支持VGA、DVI、HDMI、Video、SDI等信號輸入輸出，滿足用戶對多種信號接口的需求。
LED視頻處理器
LED視頻處理器
LED視頻處理器系列

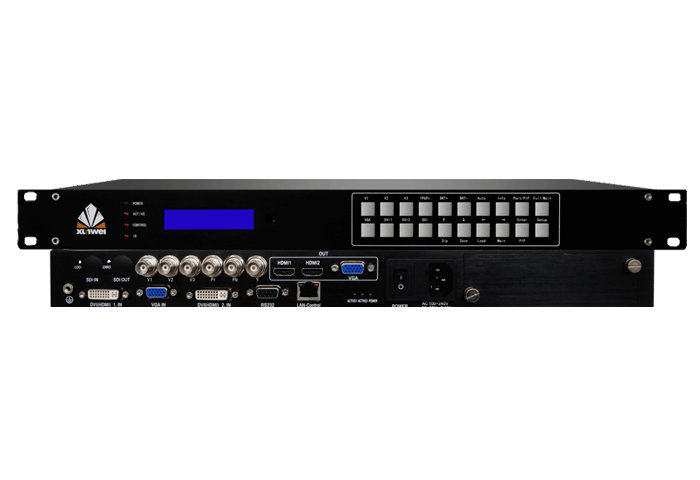

  • 信號輸入
    1×HDMI，1×DVI，1×VGA（RGBHV），2×復合視頻
  • 輸入接口
    VGA：15pin D_Sub(雌)，DVI：24+1 DVI_D，復合視頻: BNC×2
  • 視頻制式
    PAL/NTSC
  • 復合視頻幅度阻抗
    1V（p_p）/75Ω
  • VGA格式
    PC（VESA），≤1920x1200@60HZ
  • VGA幅度阻抗
    R、G、B=0.7 V（p_p）/75Ω
  • DVI 格式
    SD/HD（EIA-861B），≤1920x1080P @60HZ；PC（VESA），≤1920x1200 @60HZ
  • HDMI格式（HDCP）
    SD/HD（EIA-861B），≤1920x1080P @60HZ；PC（VESA），≤1920x1200 @60HZ
  • 信號輸出
    DVI OUT1：24+1 DVI_D，DVI OUT2：24+1 DVI_D
  • 輸出分辨率
    1024×768，1920×1080，2304×1152，1280×720，1920×1200，1280×1024，1440×900，1600×1200，2048×1152等
  • 控制方式
    面板按鍵
  • 電源
    100-240VAC@50/60Hz
  • 環境溫度
    5-40℃
  • 環境濕度
    15-85%
  • 產品規格
    440mm寬x250mm深x44mm高（不帶耳朵）

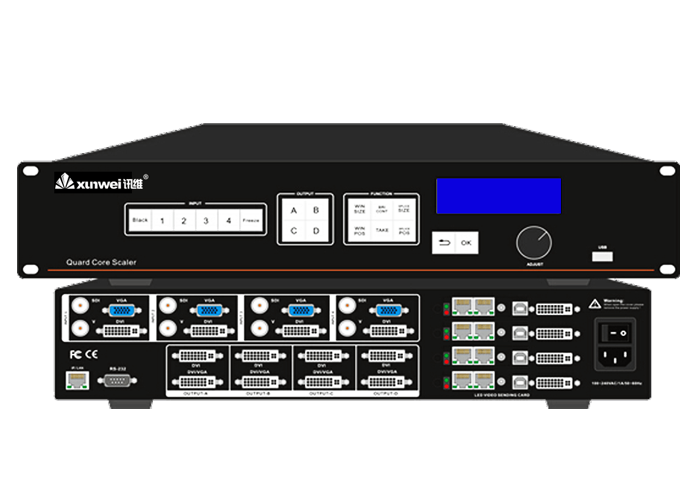

  • 信號輸入
    4×DVI，4×VGA（RGBHV），4×復合視頻，1×3G-SDI（選配）
  • 輸入接口
    VGA：15pin D_Sub(雌)，DVI：24+1 DVI_D，復合視頻: BNC×2
  • DVI規格
    DVI1.0，HDMI1.3向下兼容
  • DVI輸入分辨率
    VESA標準，PC to 1920x1200，HD to 1080p
  • VGA規格
    R、 G、 B、 Hsync、 Vsync:0 to1Vpp±3dB (0.7V Video+0.3v Sync )
  • VGA輸入分辨率
    VESA標準，PC to 1920x1200
  • 視頻規格
    PAL/NTSC 1Vpp±3db (0.7V Video+0.3v Sync ) 75 ohm
  • 視頻輸入分辨率
    480i,576i
  • SDI規格
    SD-SDI，HD-SDI，3G-SDI
  • SDI輸入分辨率
    1080p ，720p ，1080i ，1035i，625/525 line
  • 信號輸出
    8×DVI，4×VGA（RGBHV）
  • 輸出接口
    DVI_I
  • 輸出分辨率
    640×480，800×600，1024×768，1280×1024，1366×768，1440×900，1600×1200，1920×1080，1920×1200，2048×1152
  • 電源
    100-240VAC@50/60Hz
  • 最大功率
    100W
  • 工作溫度
    0°C～45°C
  • 產品規格
    440mm(寬)x300mm(深)x88mm(高)
