YB分量矩陣切換器

分量高清視頻信號矩陣切換系統

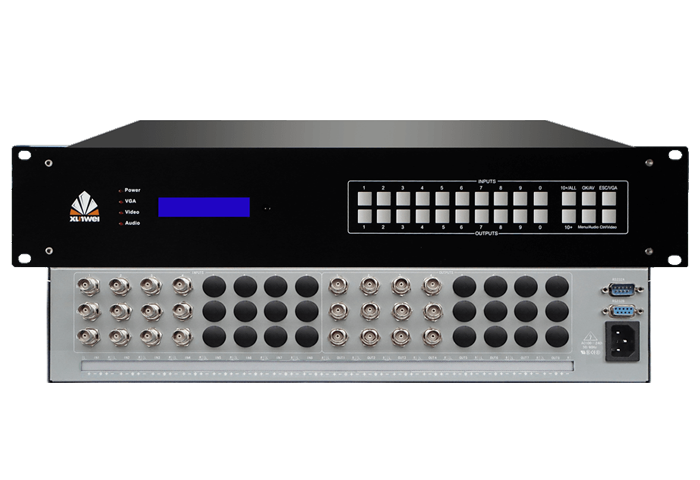

4路YB分量矩陣切換器

產品簡介

XUNWEI? 色差分量視頻矩陣是訊維研發生產的多通道輸入輸出三色差分量信號矩陣產品,用于將多個分量視頻信號切換到輸出通道中的任一輸出通道,具有RS-232通訊接口和網絡接口,方便與電腦、遙控系統或各種遠端控制設備連接應用。分量視頻系列矩陣切換器,采用性能極高的專業矩陣處理芯片,輸出更加穩定,圖像清晰無重影。信號頻寬達450MHz,帶有斷電現場保護,LCD液晶顯示,內嵌智能控制及管理軟件,提供RS232通訊接口,可以與PC,遙控系統或各種遠端控制設備配合使用。三色差分量視頻矩陣廣泛應用于廣播電視工程,多媒體會議廳,大屏幕顯示工程,電視教學,指揮控制中心等場合。

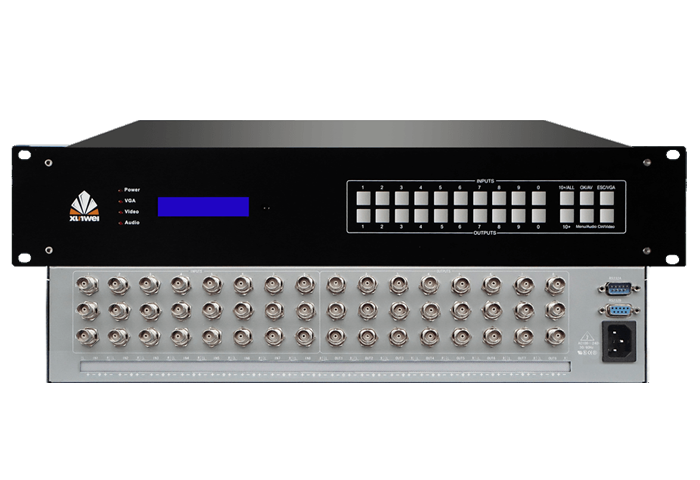

8路YB分量矩陣切換器

產品特性



●1080P分辨率:采用超強圖像處理芯片,輕松實現1080P(1920*1080)高清分辨率。
●預案管理:提供最多32個用戶自定義的輸出通道配置方案,在客戶端可以輕松管理預案的調用與管理。
●控制靈活:支持RS32(軟件)、面板、遙控、網絡(選配)等多種控制方式。
●自動輪巡:可設置輪巡通道、時間、間隔,可輕松實現信號自動切換。
●音頻選配:可選配音頻接口,實現音視頻同步或異步控制。

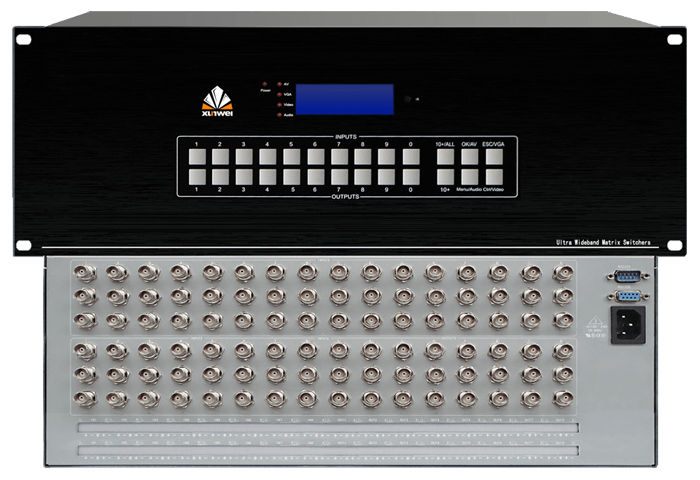

16路YB分量矩陣切換器

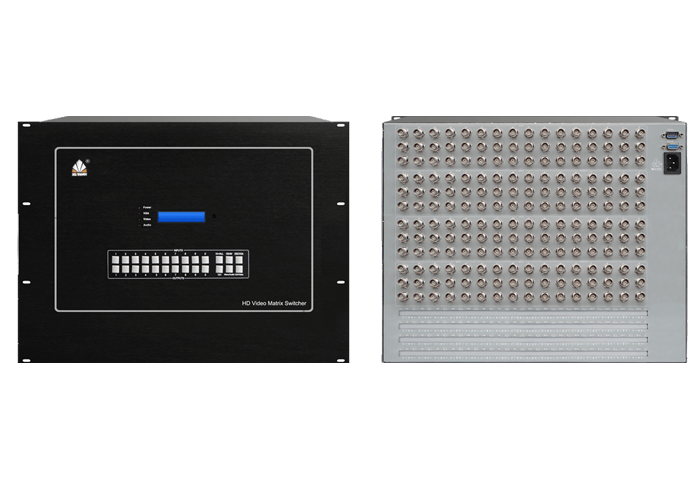

32路YB分量矩陣切換器
YB分量矩陣切換器系列
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 帶寬(速率)
    450MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz
  • 信號類型
    色差分量信號
  • 接口
    BNC/RCA
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    450MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz
  • 信號類型
    色差分量信號
  • 接口
    BNC/RCA
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    450MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz
  • 信號類型
    色差分量信號
  • 接口
    BNC/RCA
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    4U
  • 信號輸入
    32路
  • 信號輸出
    32路
  • 帶寬(速率)
    450MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz
  • 信號類型
    色差分量信號
  • 接口
    BNC/RCA
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    8U
