高清數字網絡矩陣

高清網絡數字矩陣切換系統

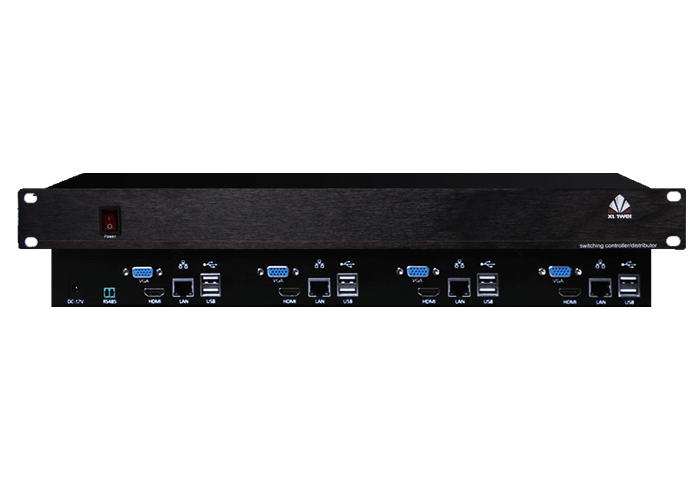

4路高清數字網絡矩陣

產品簡介

XUNWEI? 數字網絡矩陣是訊維研發生產的一款開放式網絡視頻監控系統,專為液晶電視墻系統、大中小型拼接電視墻的部署與管理而設計的解碼上墻的一款高技術含量的矩陣,采用Linux操作系統,運行穩定可靠。支持高清1080P/720P/D1網絡視頻的解碼輸出;高清HDMI接口解碼輸出;支持ONVIF及多種網絡傳輸協議、多碼流解碼方式,為大中小型拼接電視墻解碼切換服務提供強有力的支持。支持1080P/720P高清網絡球機的控制,支持報警聯動自動切屏功能,支持ip地址沖突檢測!它可以實現傳統模擬矩陣的全部切換功能,還可以實現NVR的錄像功能。網絡數字矩陣可以任意連接系統內的任意前端攝像機通道,連接到系統的視頻通道信息(如網點信息、攝像機位置等)可以實時獲得,同時可以根據需要選擇可以錄像的數字矩陣,對數字矩陣的操作可以利用鼠標或主控鍵盤在矩陣本機操作,也可以利用主控制終端或管理中心進行遠程操作,數字矩陣解碼通道可以實現自動、手動切換、輪巡或組(群)切換;可以實現單畫面或多畫面的顯示效果,支持報警自動放大顯示等,單機可支持64CIF或36路D1解碼通道,可支持720P或1080P高清解碼,支持萬能解碼,不受前端編碼設備限制。
16路高清數字網絡矩陣

產品特性



●模塊化設計:采用插卡式模塊設計,可根據項目需求靈活配置,產品組成靈活、運行可靠、維護便捷。
●高清解碼:支持200W(1920x1080P)及以下所有分辨率1024P(1280x1024)、720P(1280x720)、WD1(960x576)、D1(704x576)、CIF(352x288)視頻解碼顯示。
●畫面分割:支持1/4/9/16/24/32畫面分割顯示D1/720P/960P/1080P的圖像畫面。
●無縫級聯:支持對多臺矩陣主機的集中控制,多機無縫級聯,可組成8+1、12+1、18+2、24+4及3*3(9屏),、3*4(12屏)、3*6(18屏)、4*6(24屏)、4*8(32屏)、4*12(48屏)等自由的電視墻顯示組合。
●自動輪巡:支持分組切換畫面,多屏自動輪巡、單屏自動輪巡,有多組場景復顯功能,可以多個場景自動輪巡復顯。
●報警聯動:支持報警聯動視頻功能,通過485總線式報警主機接入開關量采集報警信號。

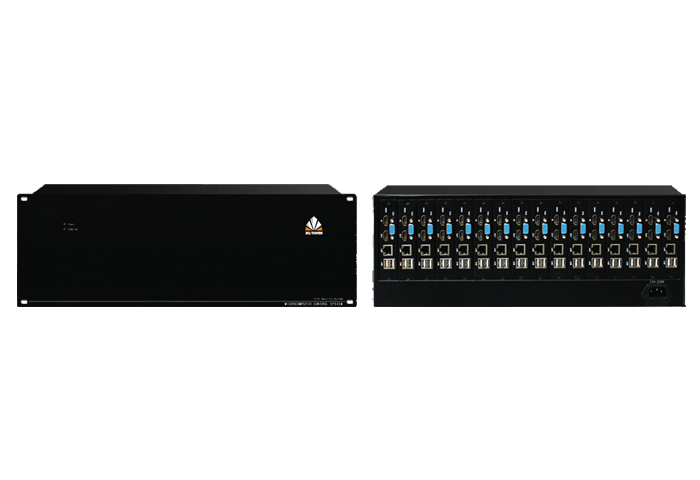

32路高清數字網絡矩陣

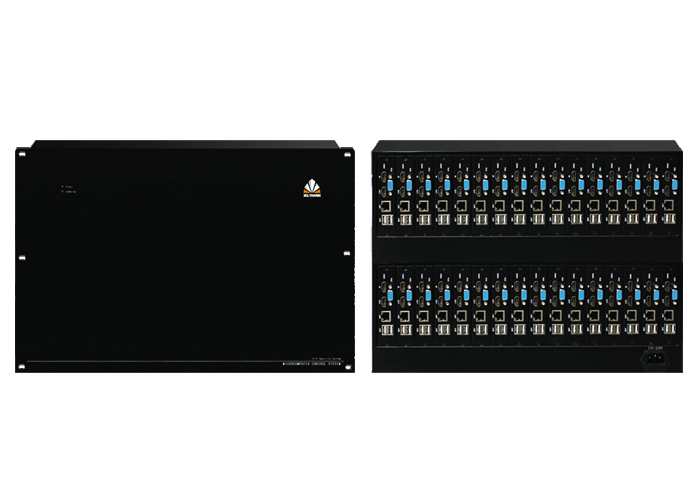

32路高清數字網絡矩陣
高清數字網絡矩陣系列
  • HDMI輸出
    4路
  • VGA輸出
    4路
  • HDMI輸入
    /
  • 畫面分割
    1/4/9/16/25,首屏自帶平臺管理軟件,1/4畫面分割
  • 輸出分辨率
    1920x1080@60HZ
  • 網絡攝像機
    單機箱最大256臺,分辨率為1080P/960P/720/D1的網絡攝像機
  • 解碼能力
    1畫面1080P,4畫面720P,9畫面 D1及D1以下,16畫面D1,25畫面D1
  • 攝像機帶寬
    200萬:8Mbps,130萬:6Mbps,100萬:4Mbps,40萬:2Mbps
  • 網絡接口
    RJ45,10M/100M/1000Mbps自適應以太網口
  • 串行接口
    1個標準RS485鍵盤接口接控制鍵盤
  • USB接口
    2路
  • 在線升級
    可通過USB接口或網絡進行在線升級
  • 顯示響應速度
    從A攝像機切換到B攝像機顯示速度小于1秒
  • 控球響應速度
    小于1秒
  • 工作溫度
    -10℃-+55℃
  • 工作濕度
    10%-90%
  • 電 源
    220V/AC 50Hz-60Hz
  • 功 耗
    ≤160W
  • 產品尺寸
    標準機架式1U
  • HDMI輸出
    16路
  • VGA輸出
    16路
  • HDMI輸入
    16路
  • 畫面分割
    1/4/9/16/25,首屏自帶平臺管理軟件,1/4畫面分割
  • 輸出分辨率
    1920x1080@60HZ
  • 網絡攝像機
    單機箱最大256臺,分辨率為1080P/960P/720/D1的網絡攝像機
  • 解碼能力
    1畫面1080P,4畫面720P,9畫面 D1及D1以下,16畫面D1,25畫面D1
  • 攝像機帶寬
    200萬:8Mbps,130萬:6Mbps,100萬:4Mbps,40萬:2Mbps
  • 網絡接口
    RJ45,10M/100M/1000Mbps自適應以太網口
  • 串行接口
    1個標準RS485鍵盤接口接控制鍵盤
  • USB接口
    2路
  • 在線升級
    可通過USB接口或網絡進行在線升級
  • 顯示響應速度
    從A攝像機切換到B攝像機顯示速度小于1秒
  • 控球響應速度
    小于1秒
  • 工作溫度
    -10℃-+55℃
  • 工作濕度
    10%-90%
  • 電 源
    220V/AC 50Hz-60Hz
  • 功 耗
    ≤160W
  • 產品尺寸
    標準機架式4U
  • HDMI輸出
    32路
  • VGA輸出
    32路
  • HDMI輸入
    32路
  • 畫面分割
    1/4/9/16/25,首屏自帶平臺管理軟件,1/4畫面分割
  • 輸出分辨率
    1920x1080@60HZ
  • 網絡攝像機
    單機箱最大256臺,分辨率為1080P/960P/720/D1的網絡攝像機
  • 解碼能力
    1畫面1080P,4畫面720P,9畫面 D1及D1以下,16畫面D1,25畫面D1
  • 攝像機帶寬
    200萬:8Mbps,130萬:6Mbps,100萬:4Mbps,40萬:2Mbps
  • 網絡接口
    RJ45,10M/100M/1000Mbps自適應以太網口
  • 串行接口
    1個標準RS485鍵盤接口接控制鍵盤
  • USB接口
    2路
  • 在線升級
    可通過USB接口或網絡進行在線升級
  • 顯示響應速度
    從A攝像機切換到B攝像機顯示速度小于1秒
  • 控球響應速度
    小于1秒
  • 工作溫度
    -10℃-+55℃
  • 工作濕度
    10%-90%
  • 電 源
    220V/AC 50Hz-60Hz
  • 功 耗
    ≤160W
  • 產品尺寸
    標準機架式8U
